เฮ้! ในฐานะซัพพลายเออร์อุปกรณ์จ่ายไฟสำหรับเตาเหนี่ยวนำ ฉันได้รับคำถามมากมายเมื่อเร็ว ๆ นี้เกี่ยวกับคุณลักษณะฮาร์มอนิกของอุปกรณ์จ่ายไฟเหล่านี้ ฉันคิดว่าฉันจะใช้เวลาสักครู่เพื่อแยกแยะให้คุณ
ก่อนอื่น เรามาพูดถึงฮาร์โมนิคกันดีกว่า พูดง่ายๆ ก็คือ ฮาร์โมนิคเป็นทวีคูณของความถี่พื้นฐานของระบบไฟฟ้า ตัวอย่างเช่น ในโครงข่ายไฟฟ้ามาตรฐาน 60 Hz ฮาร์มอนิกตัวที่ 2 จะเป็น 120 Hz ฮาร์มอนิกตัวที่ 3 จะเป็น 180 Hz และอื่นๆ ฮาร์โมนิคเหล่านี้อาจทำให้เกิดปัญหามากมาย เช่น ความร้อนสูงเกินไปในหม้อแปลงและมอเตอร์ การรบกวนระบบสื่อสาร และแม้กระทั่งการทำงานผิดปกติในอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

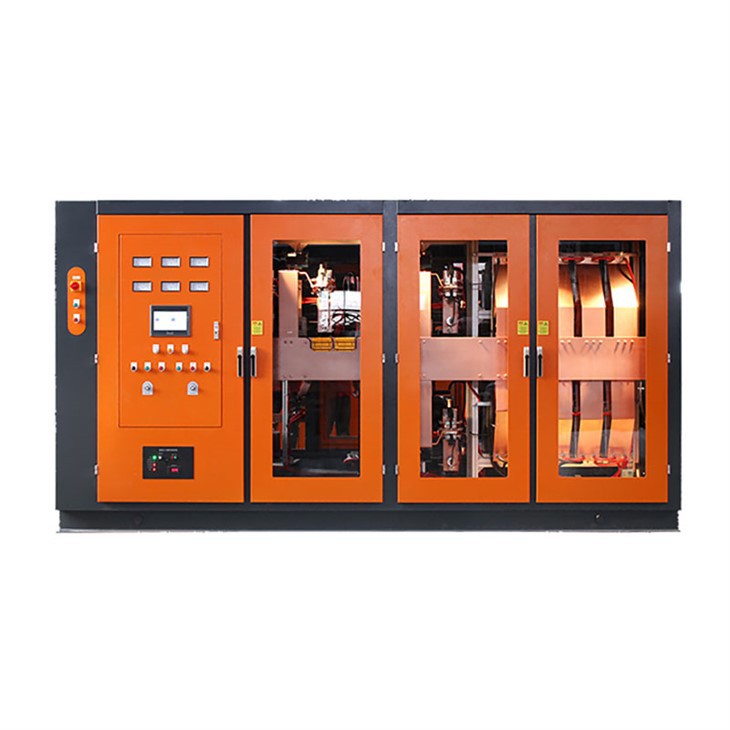

ตอนนี้ เมื่อพูดถึงแหล่งจ่ายไฟของเตาเหนี่ยวนำ มีสองประเภทหลัก:แหล่งจ่ายไฟเตาเหนี่ยวนำไทริสเตอร์และแหล่งจ่ายไฟเตาเหนี่ยวนำ IGBT- แต่ละประเภทมีลักษณะฮาร์มอนิกที่เป็นเอกลักษณ์ของตัวเอง
แหล่งจ่ายไฟเตาเหนี่ยวนำไทริสเตอร์
แหล่งจ่ายไฟที่ใช้ไทริสเตอร์มีมาระยะหนึ่งแล้วและยังคงใช้กันอย่างแพร่หลายในงานอุตสาหกรรมหลายประเภท ทำงานโดยควบคุมการไหลของกระแสไฟฟ้าโดยใช้ไทริสเตอร์ซึ่งเป็นอุปกรณ์เซมิคอนดักเตอร์ที่สามารถเปิดและปิดได้ตามเวลาที่กำหนด
ลักษณะฮาร์มอนิกที่สำคัญประการหนึ่งของอุปกรณ์จ่ายไฟเตาเหนี่ยวนำไทริสเตอร์ก็คือ พวกมันมีแนวโน้มที่จะสร้างฮาร์โมนิกลำดับต่ำจำนวนมาก โดยเฉพาะฮาร์โมนิกลำดับที่ 5 และ 7 ฮาร์โมนิคลำดับต่ำเหล่านี้อาจส่งผลกระทบอย่างมากต่อคุณภาพไฟฟ้าของระบบไฟฟ้าที่เชื่อมต่ออยู่ เหตุผลก็คือไทริสเตอร์ทำงานโดยการตัดรูปคลื่นไฟฟ้ากระแสสลับ ซึ่งสร้างส่วนประกอบฮาร์มอนิกเหล่านี้
ตัวอย่างเช่น เมื่อไทริสเตอร์ถูกกระตุ้นให้นำกระแส จะทำให้กระแสพัลส์ขนาดใหญ่ไหลในช่วงเวลาสั้นๆ การเปลี่ยนแปลงอย่างกะทันหันของกระแสไฟฟ้าทำให้เกิดฮาร์โมนิคที่หลากหลาย ขนาดของฮาร์โมนิคเหล่านี้ขึ้นอยู่กับปัจจัยหลายประการ เช่น มุมการยิงของไทริสเตอร์ คุณลักษณะโหลดของเตาเหนี่ยวนำ และอิมพีแดนซ์ของระบบไฟฟ้า
เพื่อลดผลกระทบของฮาร์โมนิคเหล่านี้ แหล่งจ่ายไฟของเตาเหนี่ยวนำไทริสเตอร์จำนวนมากจึงติดตั้งตัวกรองฮาร์มอนิก ตัวกรองเหล่านี้ได้รับการออกแบบมาเพื่อดูดซับหรือปิดกั้นกระแสฮาร์มอนิกที่ไม่ต้องการ ซึ่งจะช่วยปรับปรุงคุณภาพไฟฟ้า อย่างไรก็ตาม การออกแบบและการใช้งานตัวกรองเหล่านี้อาจค่อนข้างซับซ้อนและมีราคาแพง เนื่องจากจำเป็นต้องปรับความถี่ฮาร์มอนิกเฉพาะที่สร้างโดยแหล่งจ่ายไฟอย่างระมัดระวัง
แหล่งจ่ายไฟเตาเหนี่ยวนำ IGBT
ในทางกลับกัน อุปกรณ์จ่ายไฟเตาเหนี่ยวนำ IGBT (Insulated Gate Bipolar Transistor) เป็นทางเลือกที่ทันสมัยกว่า IGBT เป็นอุปกรณ์สวิตชิ่งความเร็วสูงที่มีข้อได้เปรียบเหนือไทริสเตอร์หลายประการ รวมถึงเวลาในการสวิตชิ่งที่เร็วขึ้นและความสามารถในการควบคุมที่ดีกว่า
ลักษณะฮาร์มอนิกของอุปกรณ์จ่ายไฟเตาเหนี่ยวนำ IGBT โดยทั่วไปจะดีกว่าคุณสมบัติที่ใช้ไทริสเตอร์ IGBT สามารถสลับที่ความถี่ที่สูงกว่ามาก ซึ่งหมายความว่าโดยทั่วไปฮาร์โมนิกที่สร้างขึ้นจะมีลำดับที่สูงกว่า ฮาร์โมนิคที่มีลำดับสูงกว่ามีแนวโน้มที่จะก่อให้เกิดปัญหาในระบบไฟฟ้าน้อยกว่า เนื่องจากสามารถกรองออกได้ง่ายกว่าและมีผลกระทบต่อคุณภาพไฟฟ้าโดยรวมน้อยกว่า
ตัวอย่างเช่น กเตาเหนี่ยวนำ IGBTแหล่งจ่ายไฟอาจสร้างฮาร์โมนิคในช่วงลำดับที่ 11, 13 หรือสูงกว่านั้น ฮาร์โมนิคเหล่านี้มักจะมีขนาดต่ำกว่าเมื่อเทียบกับฮาร์โมนิกลำดับต่ำที่สร้างโดยแหล่งจ่ายไทริสเตอร์ นอกจากนี้ อัลกอริธึมการควบคุมขั้นสูงที่ใช้ในแหล่งจ่ายไฟ IGBT ยังสามารถปรับได้เพื่อลดการสร้างฮาร์โมนิคให้เหลือน้อยที่สุด
ข้อดีอีกประการหนึ่งของแหล่งจ่ายไฟ IGBT ก็คือสามารถรวมเข้ากับระบบชดเชยฮาร์มอนิกที่ใช้งานได้ง่ายขึ้น ระบบเหล่านี้สามารถตรวจสอบเนื้อหาฮาร์มอนิกของระบบไฟฟ้าได้อย่างต่อเนื่อง และฉีดกระแสต้านเพื่อยกเลิกฮาร์โมนิคที่ไม่ต้องการ การชดเชยแบบเรียลไทม์นี้ช่วยรักษาแหล่งจ่ายไฟที่สะอาดและเสถียรสำหรับเตาเหนี่ยวนำและอุปกรณ์ไฟฟ้าโดยรอบ
ปัจจัยที่มีผลต่อการสร้างฮาร์มอนิก
ไม่ว่าคุณจะใช้ไทริสเตอร์หรือแหล่งจ่ายไฟจากเตาเหนี่ยวนำ IGBT มีปัจจัยหลายประการที่อาจส่งผลต่อการสร้างฮาร์มอนิก
- ลักษณะโหลด: ประเภทของวัสดุที่กำลังหลอมในเตาเหนี่ยวนำอาจมีผลกระทบอย่างมากต่อปริมาณฮาร์มอนิก วัสดุที่แตกต่างกันมีค่าการนำไฟฟ้าและคุณสมบัติทางแม่เหล็กที่แตกต่างกัน ซึ่งสามารถเปลี่ยนความต้านทานโหลดของเตาเผาได้ โหลดแบบเหนี่ยวนำหรือแบบคาปาซิทีฟสูงอาจทำให้แหล่งจ่ายไฟสร้างฮาร์โมนิคได้มากขึ้น
- ความต้านทานของระบบไฟฟ้า: อิมพีแดนซ์ของระบบไฟฟ้าที่เชื่อมต่อเตาเหนี่ยวนำก็มีบทบาทเช่นกัน ระบบกำลังอิมพีแดนซ์สูงสามารถขยายกระแสฮาร์มอนิกได้ ในขณะที่ระบบกำลังอิมพีแดนซ์ต่ำสามารถช่วยลดกระแสฮาร์มอนิกได้
- สภาพการทำงาน: พารามิเตอร์การทำงานของเตาเหนี่ยวนำ เช่น ระดับกำลังและความถี่ อาจส่งผลต่อการสร้างฮาร์มอนิกได้ ตัวอย่างเช่น การเพิ่มกำลังส่งออกของเตาเผาอาจเพิ่มขนาดของฮาร์โมนิกส์
เหตุใดการจัดการฮาร์มอนิกจึงมีความสำคัญ
การจัดการลักษณะฮาร์มอนิกของอุปกรณ์จ่ายไฟของเตาเหนี่ยวนำมีความสำคัญด้วยเหตุผลหลายประการ
ประการแรก ช่วยให้ปฏิบัติตามมาตรฐานคุณภาพไฟฟ้าที่กำหนดโดยหน่วยงานกำกับดูแล หลายประเทศมีกฎระเบียบที่เข้มงวดเกี่ยวกับระดับฮาร์โมนิคที่อนุญาตในระบบโครงข่ายไฟฟ้า ด้วยการควบคุมฮาร์โมนิค คุณสามารถหลีกเลี่ยงค่าปรับและรับรองว่าการปฏิบัติงานของคุณเป็นไปตามกฎหมาย
ประการที่สอง การลดฮาร์โมนิคสามารถปรับปรุงประสิทธิภาพของเตาเหนี่ยวนำและระบบไฟฟ้าโดยรวมได้ ฮาร์โมนิคทำให้เกิดการสูญเสียเพิ่มเติมในหม้อแปลง มอเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ ซึ่งอาจเพิ่มการใช้พลังงานและต้นทุนการดำเนินงาน การลดฮาร์โมนิคลงจะช่วยประหยัดเงินค่าไฟฟ้าและยืดอายุการใช้งานอุปกรณ์ของคุณ
สุดท้ายนี้ การจัดการฮาร์โมนิคที่ดีสามารถป้องกันการรบกวนกับระบบไฟฟ้าอื่นๆ ได้ ในสภาพแวดล้อมทางอุตสาหกรรม มักจะมีอุปกรณ์อิเล็กทรอนิกส์และระบบการสื่อสารที่มีความละเอียดอ่อนจำนวนมาก ฮาร์โมนิคที่มากเกินไปอาจทำให้ระบบเหล่านี้ทำงานผิดปกติ ส่งผลให้การผลิตหยุดทำงานและอาจสูญเสียได้
บทสรุป
โดยสรุป การทำความเข้าใจลักษณะฮาร์มอนิกของอุปกรณ์จ่ายไฟเตาเหนี่ยวนำเป็นสิ่งสำคัญสำหรับทุกคนที่เกี่ยวข้องกับการทำงานหรือการออกแบบระบบเหล่านี้ ไม่ว่าคุณจะเลือกไทริสเตอร์หรือแหล่งจ่ายไฟ IGBT สิ่งสำคัญคือต้องตระหนักถึงปัญหาฮาร์มอนิกที่อาจเกิดขึ้น และใช้มาตรการที่เหมาะสมเพื่อบรรเทาปัญหาดังกล่าว
หากคุณอยู่ในตลาดแหล่งจ่ายไฟสำหรับเตาเหนี่ยวนำ หรือหากคุณมีคำถามใดๆ เกี่ยวกับการจัดการฮาร์มอนิก อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการเฉพาะของคุณ และรับประกันว่าเตาเหนี่ยวนำของคุณทำงานได้อย่างราบรื่นและมีประสิทธิภาพ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดในการจัดซื้อของคุณ และมาทำงานร่วมกันเพื่อให้คุณได้รับแหล่งจ่ายไฟที่เหมาะสมสำหรับเตาเหนี่ยวนำของคุณ
อ้างอิง
- มาตรฐาน IEEE 519-2014, แนวทางปฏิบัติและข้อกำหนดที่แนะนำของ IEEE สำหรับการควบคุมฮาร์มอนิกในระบบกำลังไฟฟ้า
- "อิเล็กทรอนิกส์กำลัง: ตัวแปลง แอปพลิเคชัน และการออกแบบ" โดย Ned Mohan, Tore M. Undeland และ William P. Robbins
- เอกสารทางเทคนิคจากผู้ผลิตชั้นนำของอุปกรณ์จ่ายไฟเตาเหนี่ยวนำ
